机柜配线架的走线方式是网络布线工程中的关键环节，直接影响机房管理效率、设备散热性能和后期维护便利性。合理的走线设计需要兼顾功能性、美观性和可扩展性，以下从规划原则、走线方式分类、具体实施要点三方面展开说明：

　　一、规划原则

　　分层管理

　　按设备功能分层，如核心交换机、配线架、服务器等分层安装，避免线缆交叉。

　　水平理线架与垂直理线架配合使用，确保线缆走向清晰。

　　线缆路径优化

　　遵循“最短路径”原则，减少线缆冗余。

　　避免线缆弯曲半径过小(如光纤弯曲半径需≥30mm)，防止信号衰减。

　　标识清晰

　　线缆两端需标注端口号、设备编号等信息，便于快速定位故障。

　　二、走线方式分类

　　根据线缆类型和机房布局，常见走线方式包括：

　　1. 垂直走线(机柜后部)

　　适用场景：设备密集型机柜(如数据中心)。

　　实施要点：

　　在机柜后部安装垂直理线架，线缆沿理线架垂直向下或向上布放。

　　使用扎带或魔术贴固定线缆，间距≤20cm，保持整齐。

　　光纤与铜缆需分层布放，避免电磁干扰。

　　2. 水平走线(机柜顶部/底部)

　　适用场景：跨机柜互联或需要隐藏线缆的场景。

　　实施要点：

　　在机柜顶部安装水平理线架，线缆通过桥架或线槽横向布放。

　　底部走线需预留≥15cm的离地高度，防止积水或灰尘侵蚀。

　　3. 环形走线(冗余设计)

　　适用场景：高可靠性网络(如金融、医疗行业)。

　　实施要点：

　　关键线路采用双链路设计，主备线路物理隔离。

　　环形走线需预留足够冗余长度(建议≥50cm)，便于设备扩展。

　　三、具体实施要点

　　线缆分类管理

　　光纤：使用专用光纤槽道，避免与电源线并行布放。

　　铜缆(网线/电话线)：按功能分区(如内网、外网、语音)，使用不同颜色标签区分。

　　电源线：与信号线保持≥10cm间距，或采用金属隔板隔离。

　　标签规范

　　标签内容需包含：设备名称、端口号、线缆类型、起始/终止位置。

　　标签粘贴位置：线缆两端各10cm处，使用防水耐磨标签。

　　预留空间

　　每个端口预留≥30cm的余量，便于后期维护和设备更换。

　　机柜顶部和底部需预留≥20%的空余空间，避免线缆过度拥挤。

　　散热与维护

　　走线需避开设备散热口，确保空气流通。

　　预留维护通道，便于快速插拔线缆或更换设备。

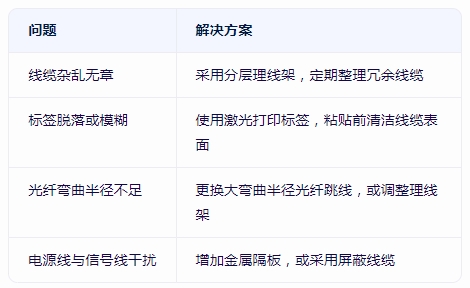

　　四、常见问题与解决方案

　　五、推荐工具

　　理线架：分层管理线缆，提升美观性。

　　标签机：快速打印标准化标签。

　　光纤测试仪：检测光纤衰减和断点。

　　扎带枪：高效固定线缆，节省时间。

　　通过科学规划走线方式，可显著提升机房的可维护性和扩展性，降低后期运维成本。建议在实际操作中结合机房布局、设备类型和预算，选择最适合的走线方案。
