SC接头(Subscriber Connector或Square Connector)是一种常见的光纤连接器，广泛应用于光纤通信网络中。以下是SC接头的详细连接方式及步骤：

　　一、SC接头连接的基本原理

　　SC接头通过机械插拔实现光纤的连接，其核心结构包括：

　　陶瓷/金属插芯：用于固定光纤端面，保证高精度对接。

　　方形外壳：提供机械保护和定位功能。

　　弹簧套管：实现插芯的弹性接触，减少端面间隙。

　　连接时需确保：

　　光纤端面清洁：避免灰尘或划痕导致光损耗。

　　轴向对准精度：通常要求端面偏移≤50μm，角度偏差≤0.5°。

　　物理接触压力：通过弹簧套管提供约0.5-1.5N的接触力。

　　二、SC接头连接步骤

　　1. 准备工作

　　工具与材料：

　　光纤剥线钳(用于剥除涂覆层)

　　光纤切割刀(保证端面平整)

　　酒精棉球(清洁端面)

　　防尘帽(保护未使用的接头)

　　安全防护：佩戴防静电手环，避免光纤碎屑进入眼睛。

　　2. 光纤预处理

　　剥除涂覆层：

　　使用剥线钳剥除光纤外层涂覆层(通常30-50mm)，露出裸纤。

　　注意：避免划伤光纤玻璃层。

　　清洁光纤：

　　用酒精棉球沿同一方向擦拭裸纤，去除残留涂覆层碎屑。

　　切割光纤：

　　使用切割刀获得平整端面，切割角度偏差应≤0.5°。

　　典型切割长度：SC接头插芯孔深约10mm，需预留足够长度。

　　3. 接头安装

　　插入光纤：

　　将处理好的光纤缓慢插入SC接头插芯孔，直至无法继续推进。

　　注意：避免光纤弯曲或折断。

　　固定光纤：

　　部分SC接头需通过热缩套管或压接环固定光纤，确保机械强度。

　　操作示例：使用热风枪加热热缩套管，使其收缩包裹光纤与接头连接处。

　　4. 接头对接

　　对准与插入：

　　将两个SC接头对准后插入适配器(耦合器)，听到“咔嗒”声表示锁定。

　　适配器内部有定位槽，确保插芯精确对准。

　　检查连接：

　　使用光功率计测试插入损耗(通常应≤0.5dB)。

　　目视检查端面是否有灰尘或划痕。

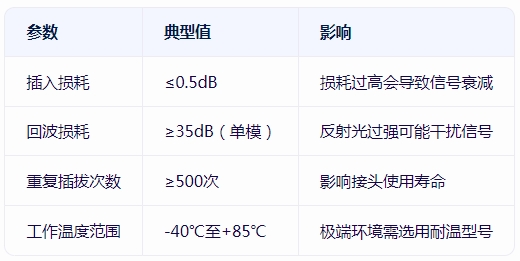

　　三、SC接头连接的关键参数

　　四、常见问题与解决方案

　　连接后光损耗过大：

　　可能原因：端面污染、光纤轴向偏移、弯曲半径过小。

　　解决方案：重新清洁端面、检查光纤切割质量、增大弯曲半径(建议≥10倍光纤直径)。

　　接头无法锁定：

　　可能原因：适配器损坏、接头外壳变形。

　　解决方案：更换适配器或接头。

　　端面反射光过强：

　　可能原因：端面划痕或污染。

　　解决方案：使用光纤显微镜检查端面，必要时重新抛光或更换接头。

　　五、SC接头连接的应用场景

　　数据中心：用于服务器、交换机之间的高速光纤连接。

　　FTTH(光纤到户)：连接光网络单元(ONU)与入户光缆。

　　工业通信：在恶劣环境下实现抗电磁干扰的光纤传输。

　　六、总结

　　SC接头的连接需严格遵循预处理、安装、对接的步骤，并控制关键参数(如插入损耗、回波损耗)。通过规范操作，可实现低损耗、高可靠性的光纤连接，满足现代通信网络对带宽和稳定性的要求。
