双屏蔽六类线(CAT6 STP/SFTP)是一种高性能的网络传输线缆，主要用于千兆以太网(1000BASE-T)及以下速率的数据传输，并具备向10Gbps(需较短距离)扩展的潜力。其规格型号及特性如下：

　　一、基本规格

　　线缆结构

　　导体：采用23AWG(约0.57mm)或24AWG(约0.51mm)的裸铜或镀锡铜线，确保低电阻和高导电性。

　　绝缘层：高密度聚乙烯(HDPE)或聚丙烯(PP)，厚度约0.2mm，提供电气隔离和机械保护。

　　屏蔽层：

　　铝箔屏蔽(FTP)：每对双绞线单独包裹铝箔，减少线对间串扰。

　　编织屏蔽(STP)：外层增加金属编织网，增强抗电磁干扰(EMI)能力。

　　双屏蔽(SFTP)：结合铝箔和编织屏蔽，适用于高干扰环境。

　　外护套：聚氯乙烯(PVC)或低烟无卤(LSZH)材料，阻燃且环保。

　　电气性能

　　带宽：250MHz，支持千兆以太网(1000BASE-T)全双工传输。

　　传输速率：理论最高10Gbps，但实际受限于长度(通常≤55米)。

　　衰减：≤23.2dB/100m(100MHz)，确保信号强度。

　　近端串扰(NEXT)：≥54dB(100MHz)，减少线对间干扰。

　　回波损耗(RL)：≥20dB(100MHz)，优化信号反射。

　　二、型号命名规则

　　CAT6 STP：表示六类屏蔽双绞线。

　　SFTP：表示双屏蔽(铝箔+编织)。

　　UTP：非屏蔽双绞线(非双屏蔽)。

　　线规标识：如“23AWG”或“0.57mm”标注导体直径。

　　护套材质：PVC或LSZH(低烟无卤)。

　　三、应用场景

　　高干扰环境：如工业控制、医疗设备、数据中心等。

　　长距离传输：相比非屏蔽线，双屏蔽线可减少信号衰减。

　　高速网络：支持千兆以太网，并可短距离实现10Gbps传输。

　　安全要求：低烟无卤护套适用于对环保和防火要求高的场所。

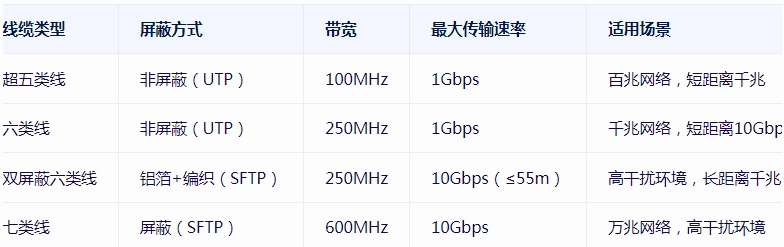

　　四、与其他线缆对比

　　五、选购建议

　　根据环境选择：高干扰环境优先选双屏蔽(SFTP)，普通环境可选非屏蔽(UTP)。

　　长度限制：若需10Gbps传输，确保线缆长度≤55米。

　　护套材质：公共场所或对防火要求高的环境，推荐LSZH护套。

　　认证标准：确保线缆符合TIA/EIA-568-C.2或ISO/IEC 11801标准。
